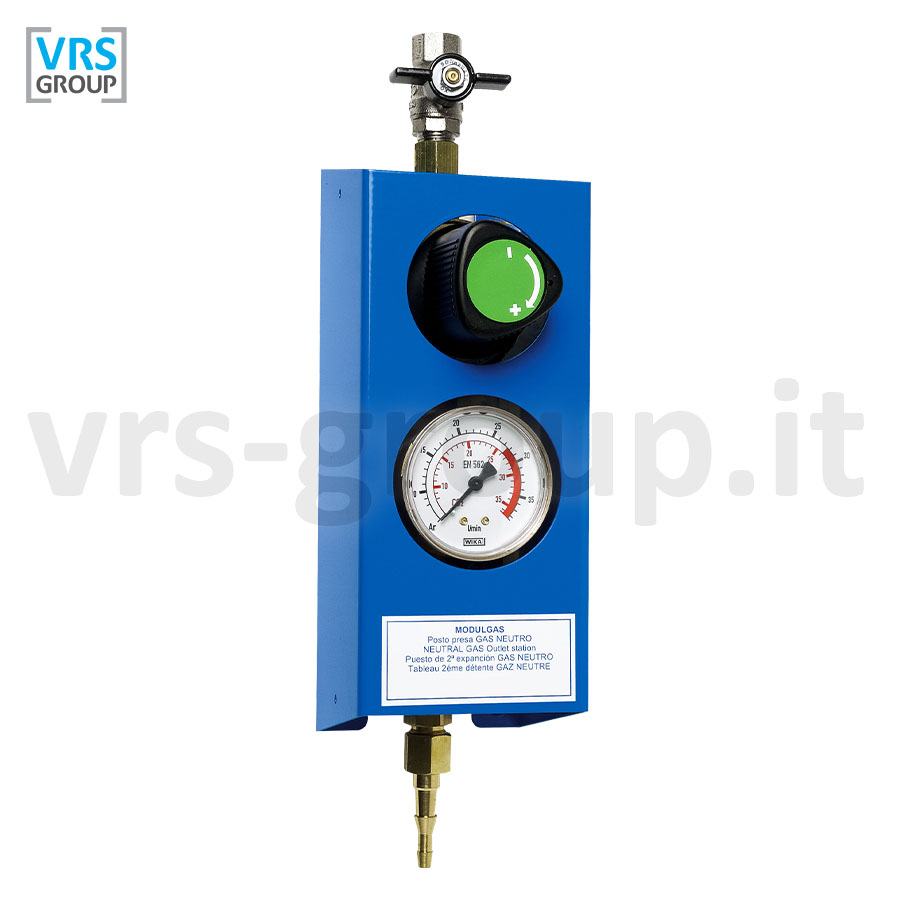

SAF-FRO MODULGAS posto presa gas neutri manoflussometro

saf-fro

I posti presa SAF-FRO MODULGAS sono indicati per applicazioni industriali con gas Ossigeno, Acetilene, Gas combustibili, Argon e altri gas tecnici.
Sono stati appositamente studiati per essere facilmente installati e manutenuti.
Sono, inoltre, già forniti di serie con valvola di sicurezza in uscita modello SECURTOP 665 ove prevista e valvola di intercettazione in ingresso (già assemblate e collaudate) e sono rispondenti alle norme EN560 ed EN ISO 5175-1.

Le dimensioni del pannello posto presa SAF-FRO MODULGAS sono di 95x245x95 mm.

CARATTERISTICHE PRINCIPALI
  • attacco d’ingresso G3/8″ femmina destro
  • valvola di intercettazione in ingresso di serie già installata e collaudata
  • per tutti i gas valvola d’intercettazione sgrassata come richiesto per l’uso con gas ossidanti;
  • valvola di intercettazione speciale con perno di sicurezza
  • filtro d’ingresso tra il riduttore e la valvola di intercettazione
  • riduttore di pressione regolabile con volantino anti-svitamento
  • corpo riduttore predisposto per il fissaggio diretto a parete per garantire stabilità in ogni condizione
  • manometro per il controllo della pressione regolata in uscita
  • dispositivo di sicurezza contro i ritorni di fiamma modello SECURTOP 665 (OX e GC)
  • versione per Ar/CO2 disponibile con flussometro e monoflussometro
  • attacco uscita G3/8″ o G1/4″ a seconda del modello e portagomma per tubo di diametro interno 6-8 mm a seconda del modello
  • pannello di copertura in lamiera verniciata e rinforzata (1,5 mm di spessore) con profilo speciale per fissaggio semplificato a parete
  • etichetta di identificazione gas
  • dima di foratura parete fornita con le istruzioni prodotto
  • predisposti per installazione in batteria da due, tre e più postazioni senza necessità di fissare ogni singolo pannello a parete

P/N W000291920

Normative

EN 560
EN ISO 5175-1

Attacco IN

G3/8

Attacco OUT

G3/8 dx (6-8 mm)

Pressione IN max.

20 bar

Pressione IN nominale

15 bar

Pressione OUT nominale

4 bar

Scala

0÷25 l/min

P/N

W000291920
